Cảm biến vùng Autonics BWPK25-05
1. Đặc điểm chung cảm biến vùng BWPK25-05 Autonics
* Vỏ nhựa đúc tăng cường
* Thân mỏng (W10 x H30 x 140mm)
* Dải khoảng cách phát hiện rộng (0.1~3m, 0.05~1m)
* Ngăn ngừa giao thoa bằng tay (Frequency Switching Function)
* Chế độ chuyển Light ON / Dark ON
* Hiển thị chỉ thị chọn lọc
* Cấu trúc bảo vệ IP40
2. Thông số kỹ thuật BWPK25-05 Autonics
Cảm biến vùng BWPK25-05 Autonics
- Loại phát hiện: Loại chùm tia thu phát
- Khoảng cách phát hiện:
+ Chế độ khoảng cách dài: 0.1 ~ 3m
+ Chế độ khoảng cách ngắn: 0.05 ~ 1m
- Mục tiêu phát hiện: Vật liệu mờ đục Min. Ø35mm
- Khoảng cách trục quang: 25mm
- Số lượng trục quang: 5 trục
- Chiều rộng phát hiện: 100mm
- Nguồn cấp 12-24VDC ± 10% (Dao động P-P: Max. 60mA)

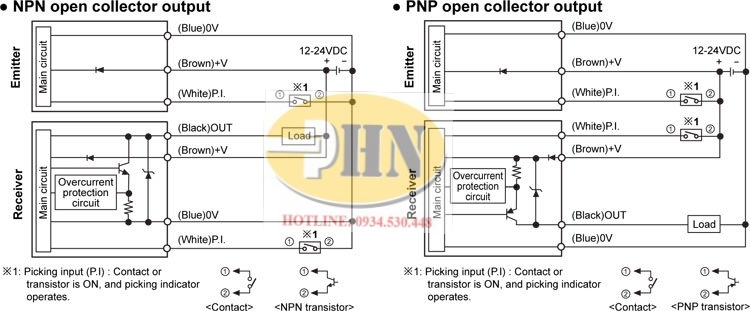

- Ngõ ra điều khiển: Ngõ ra NPN hoặc PNP Collector hở: Điện áp tải: Max. 30VDC, Dòng điện tải: Max. 150mA, Điện áp dư - NPN: Max. 1V, PNP: Min. 2.5V

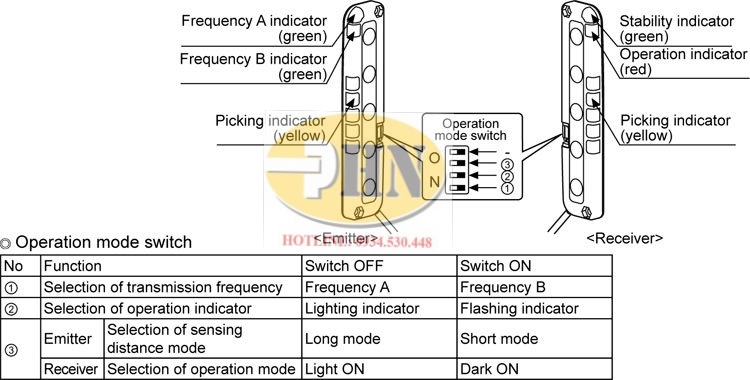

- Chế độ hoạt động: Có thể lựa chọn Light ON/ Dark ON bằng công tắc
- Thời gian đáp ứng: Max. 30ms
- Nguồn sáng: LED hồng ngoại (850nm)
- Ngăn ngừa giao thoa: Ngăn ngừa giao thoa bằng việc lựa chọn tần số truyền phát
- Mạch bảo vệ: Nối ngược cực tính nguồn, Bảo vệ ngắn mạch (Quá dòng) ngõ ra
- Ngõ vào chọn lọc bên ngoài: Ngõ vào tiếp điểm và không tiếp điểm
+ Ngõ ra NPN Collector hở: Lighting (0-2V), Light out (5-30V hoặc hở)
+ Ngõ ra PNP Collector hở: Lighting (4-30V), Light out (0-3V hoặc hở)
- Môi trường:
+ Ánh sáng môi trường: Ánh sáng mặt trời: Max. 11.000lx, Đèn huỳnh quang: Max. 3.000lx
+ Nhiệt độ môi trường: -10 ~ +55°C(Ở trạng thái không đông), Lưu kho: -20 ~ +60°C
+ Độ ẩm môi trường: 35 ~ 85%RH, Lưu kho: 35 ~ 85%RH
- Điện trở cách điện: Min.20MΩ (Sóng kế mức 500VDC)
- Độ bền chống nhiễu: ± 240V nhiễu sóng vuông (độ rộng xung: 1μs) bởi nhiễu do máy móc
- Độ bền điện môi: 1000VAC 50/60Hz trong 1 phút
- Chấn động: 1.5mm biên độ tần số 10~55Hz trên mỗi phương X,Y,Z trong 2 giờ
- Va chạm: 500m/s2 (50G) trên mỗi phương X,Y,Z trong 3 lần
- Cấu trúc bảo vệ: IP40 (Chuẩn IEC)
- Vật liệu: Phần vỏ: PC/ABS, Phần phát hiện: PMMA
- Cáp: Ø4.0mm, 4 dây, Chiều dài 2m (Bộ phát: Ø4.0mm, 3 dây, chiều dài: 2m) (AWG 22, Đường kính lõi: 0.08mm, Số lõi: 60, Đường kính cách ly ngoài: Ø1.25)
- Tiêu chuẩn: CE
- Trọng lượng: Khoảng 180g
* Vỏ nhựa đúc tăng cường
* Thân mỏng (W10 x H30 x 140mm)
* Dải khoảng cách phát hiện rộng (0.1~3m, 0.05~1m)
* Ngăn ngừa giao thoa bằng tay (Frequency Switching Function)
* Chế độ chuyển Light ON / Dark ON
* Hiển thị chỉ thị chọn lọc
* Cấu trúc bảo vệ IP40
2. Thông số kỹ thuật BWPK25-05 Autonics
Cảm biến vùng BWPK25-05 Autonics
- Loại phát hiện: Loại chùm tia thu phát
- Khoảng cách phát hiện:
+ Chế độ khoảng cách dài: 0.1 ~ 3m
+ Chế độ khoảng cách ngắn: 0.05 ~ 1m
- Mục tiêu phát hiện: Vật liệu mờ đục Min. Ø35mm
- Khoảng cách trục quang: 25mm
- Số lượng trục quang: 5 trục
- Chiều rộng phát hiện: 100mm
- Nguồn cấp 12-24VDC ± 10% (Dao động P-P: Max. 60mA)
- Ngõ ra điều khiển: Ngõ ra NPN hoặc PNP Collector hở: Điện áp tải: Max. 30VDC, Dòng điện tải: Max. 150mA, Điện áp dư - NPN: Max. 1V, PNP: Min. 2.5V
- Chế độ hoạt động: Có thể lựa chọn Light ON/ Dark ON bằng công tắc
- Thời gian đáp ứng: Max. 30ms
- Nguồn sáng: LED hồng ngoại (850nm)
- Ngăn ngừa giao thoa: Ngăn ngừa giao thoa bằng việc lựa chọn tần số truyền phát
- Mạch bảo vệ: Nối ngược cực tính nguồn, Bảo vệ ngắn mạch (Quá dòng) ngõ ra
- Ngõ vào chọn lọc bên ngoài: Ngõ vào tiếp điểm và không tiếp điểm
+ Ngõ ra NPN Collector hở: Lighting (0-2V), Light out (5-30V hoặc hở)
+ Ngõ ra PNP Collector hở: Lighting (4-30V), Light out (0-3V hoặc hở)
- Môi trường:
+ Ánh sáng môi trường: Ánh sáng mặt trời: Max. 11.000lx, Đèn huỳnh quang: Max. 3.000lx
+ Nhiệt độ môi trường: -10 ~ +55°C(Ở trạng thái không đông), Lưu kho: -20 ~ +60°C
+ Độ ẩm môi trường: 35 ~ 85%RH, Lưu kho: 35 ~ 85%RH
- Điện trở cách điện: Min.20MΩ (Sóng kế mức 500VDC)
- Độ bền chống nhiễu: ± 240V nhiễu sóng vuông (độ rộng xung: 1μs) bởi nhiễu do máy móc
- Độ bền điện môi: 1000VAC 50/60Hz trong 1 phút
- Chấn động: 1.5mm biên độ tần số 10~55Hz trên mỗi phương X,Y,Z trong 2 giờ
- Va chạm: 500m/s2 (50G) trên mỗi phương X,Y,Z trong 3 lần
- Cấu trúc bảo vệ: IP40 (Chuẩn IEC)
- Vật liệu: Phần vỏ: PC/ABS, Phần phát hiện: PMMA
- Cáp: Ø4.0mm, 4 dây, Chiều dài 2m (Bộ phát: Ø4.0mm, 3 dây, chiều dài: 2m) (AWG 22, Đường kính lõi: 0.08mm, Số lõi: 60, Đường kính cách ly ngoài: Ø1.25)
- Tiêu chuẩn: CE
- Trọng lượng: Khoảng 180g
